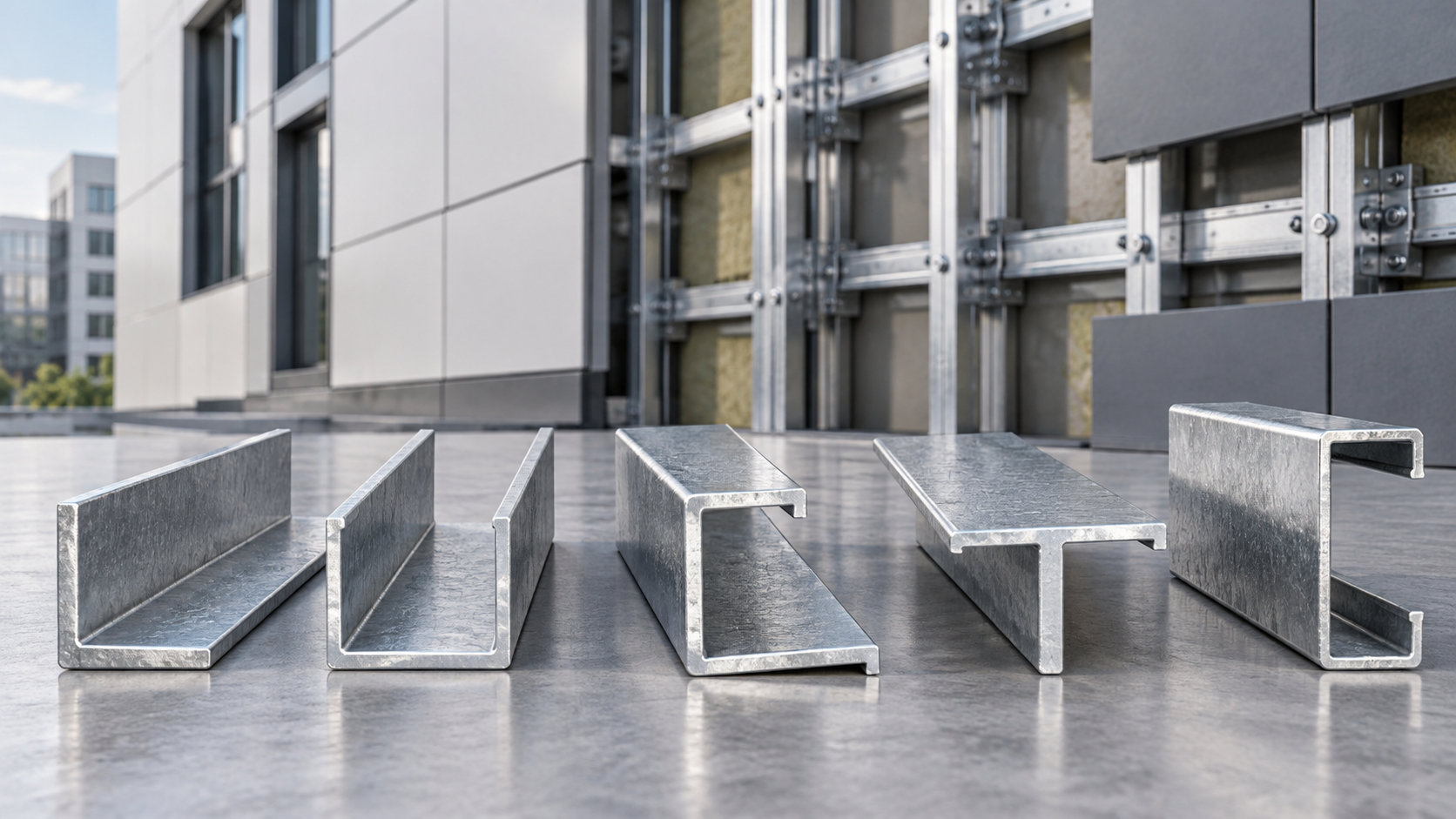

Направляющие профили для вентфасада: Г-, П-, Z-, Т- и С-образные — чем отличаются
Содержание статьи ⌄
Вентилируемый фасад снаружи воспринимается прежде всего по облицовке: кассетам, керамограниту, композитным панелям или другим материалам. Но геометрию всей поверхности фактически формирует скрытая металлическая подсистема. Если направляющие установлены с отклонением, наружная облицовка повторяет эту ошибку, а компенсировать её уже на этапе монтажа панелей становится значительно сложнее.
Поэтому направляющий профиль нельзя выбирать только по толщине металла и длине. Важна форма сечения, расположение полок, способ соединения с кронштейнами и тип облицовки. Г-, П-, Z-, Т- и С-образные элементы внешне отличаются довольно просто, но работают в составе разных проектных узлов.
В каталоге ЭЛСАН представлены различные направляющие и другие элементы подсистемы вентилируемого фасада. Подсистема вентилируемого фасада ЭЛСАН
Зачем вообще нужны разные формы профиля
Форма металлического сечения напрямую влияет на его пространственную жёсткость и на то, как к нему можно присоединить соседние элементы. Простая плоская полоса легко изгибается, тогда как несколько полок, расположенных под углом друг к другу, делают элемент значительно устойчивее.
Но это не означает, что наиболее сложный профиль автоматически является лучшим. В одной системе нужна открытая полка для крепления облицовки, в другой — возможность соединить две направляющие, в третьей важна минимальная глубина конструкции.
Именно поэтому форму выбирают по конкретному узлу. Производителю или поставщику полезно понимать не только требуемую длину профиля, но и тип облицовки, толщину утепления, вылет кронштейна и схему каркаса.
Г-образный профиль
Г-образное сечение — одно из наиболее понятных. Две взаимно перпендикулярные полки дают элементу большую жёсткость, чем обычной металлической полосе, и создают удобные поверхности для соединения с другими частями подсистемы.
Такой профиль может использоваться как вертикальная или горизонтальная направляющая в зависимости от проектной системы. При этом размеры обеих полок важны: широкий и узкий Г-профиль не являются взаимозаменяемыми только потому, что изготовлены из металла одинаковой толщины.
Если размеры выбраны неправильно, крепёж может оказаться слишком близко к краю либо облицовка не сможет занять проектное положение относительно утеплителя.
П-образный профиль
У П-образного элемента уже три основные поверхности: центральная стенка и две боковые полки. Благодаря этому сечение лучше сопротивляется деформации в определённых направлениях и может использоваться там, где требуется более развитая пространственная форма.
Такой профиль особенно важно подбирать по внутренним и наружным размерам. Два изделия одинаковой общей ширины, но с разными боковыми полками, будут работать совершенно по-разному.
При заказе необходимо смотреть не только на условное название «П-профиль», а на полное сечение. В проекте обычно указывают ширину центральной части, размер полок и толщину стали.
Z-образное сечение
Z-профиль удобен тем, что его полки находятся по разные стороны центральной стенки. Такая геометрия позволяет смещать соседние плоскости относительно друг друга и решать узлы, где крепление не должно находиться в одной линии.
Но именно из-за этой асимметрии важно не перепутать ориентацию элемента при монтаже. Если профиль развернуть неправильно, проектный вылет изменится.
При большом объёме фасада направление Z-профилей лучше показывать на монтажной схеме. Это уменьшает вероятность того, что часть элементов будет установлена зеркально.
Т-образные и С-образные профили
Т-профиль создаёт центральное ребро и две рабочие стороны в верхней части. Такая геометрия может быть удобна в узлах, где к одной направляющей подходят панели или крепления с двух сторон.
С-образное сечение, в свою очередь, хорошо работает как более замкнутый пространственный профиль. Боковые полки увеличивают жёсткость, а при наличии дополнительных отбортовок сопротивление локальному изгибу становится ещё выше.
Однако использовать Т- или С-профиль только потому, что он кажется визуально мощнее, неправильно. Каждая форма должна соответствовать конкретной системе крепления.
Почему толщина металла — только один параметр
Два направляющих профиля из стали 1,2 мм могут иметь совершенно разную жёсткость. На неё влияют высота стенки, ширина полок, количество изгибов и длина свободного участка между креплениями.
Именно поэтому утверждение «возьмём тот же металл, только другой формы» может привести к изменению работы всей подсистемы.
Также нужно учитывать вылет фасада. Чем дальше наружная облицовка находится от стены, тем больше плечо нагрузки и тем внимательнее необходимо относиться к кронштейнам и направляющим.
Можно ли заменить один профиль другим прямо на объекте
Без проверки проекта этого делать не стоит. Даже если другой элемент физически помещается в узел, могут измениться положение облицовки, расстояние между поверхностями и допустимая схема крепежа.
Особенно рискованно самостоятельно подрезать полки, делать дополнительные отверстия или разгибать профиль. После таких изменений элемент уже не соответствует исходной геометрии.
Если требуемого сечения нет, правильнее согласовать замену и при необходимости изготовить профиль с нужными размерами.
Что передать при заказе

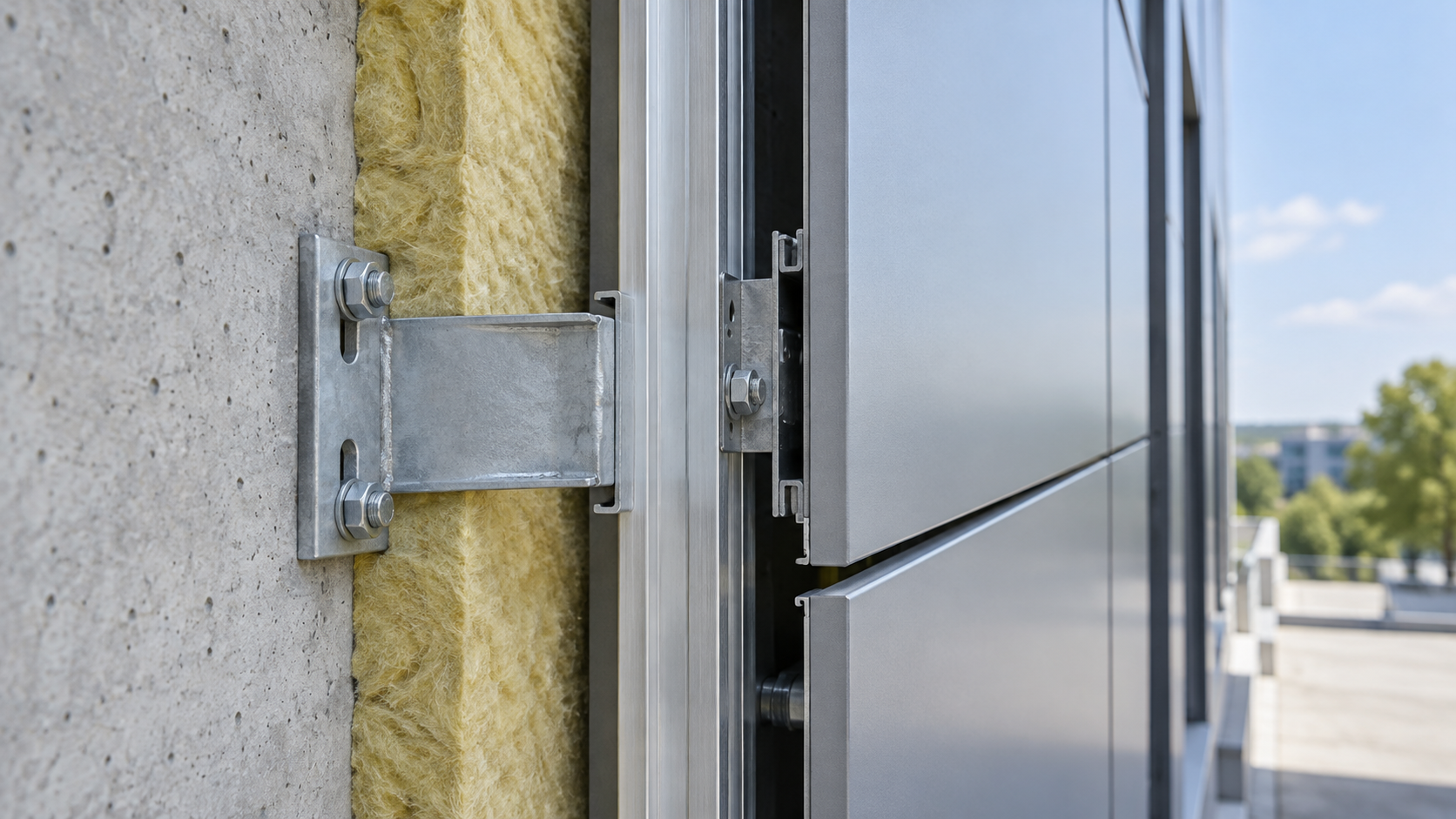

Для точного подбора полезнее всего иметь схему фасадного узла. На ней должны быть показаны стена, утеплитель, кронштейн, направляющая и наружная облицовка.
Если полноценного проекта нет, стоит хотя бы указать тип облицовки, предполагаемый вылет, длину профилей и нужное сечение.
Чем точнее исходные данные, тем меньше подгонки останется монтажникам.
Вывод
Г-, П-, Z-, Т- и С-образные профили нельзя рассматривать как разные варианты одной и той же детали. Геометрия каждого элемента влияет на жёсткость и способ соединения с другими частями фасадной подсистемы.
Поэтому правильный выбор начинается с конструкции всего фасада, а не с сравнения цены погонного метра.
