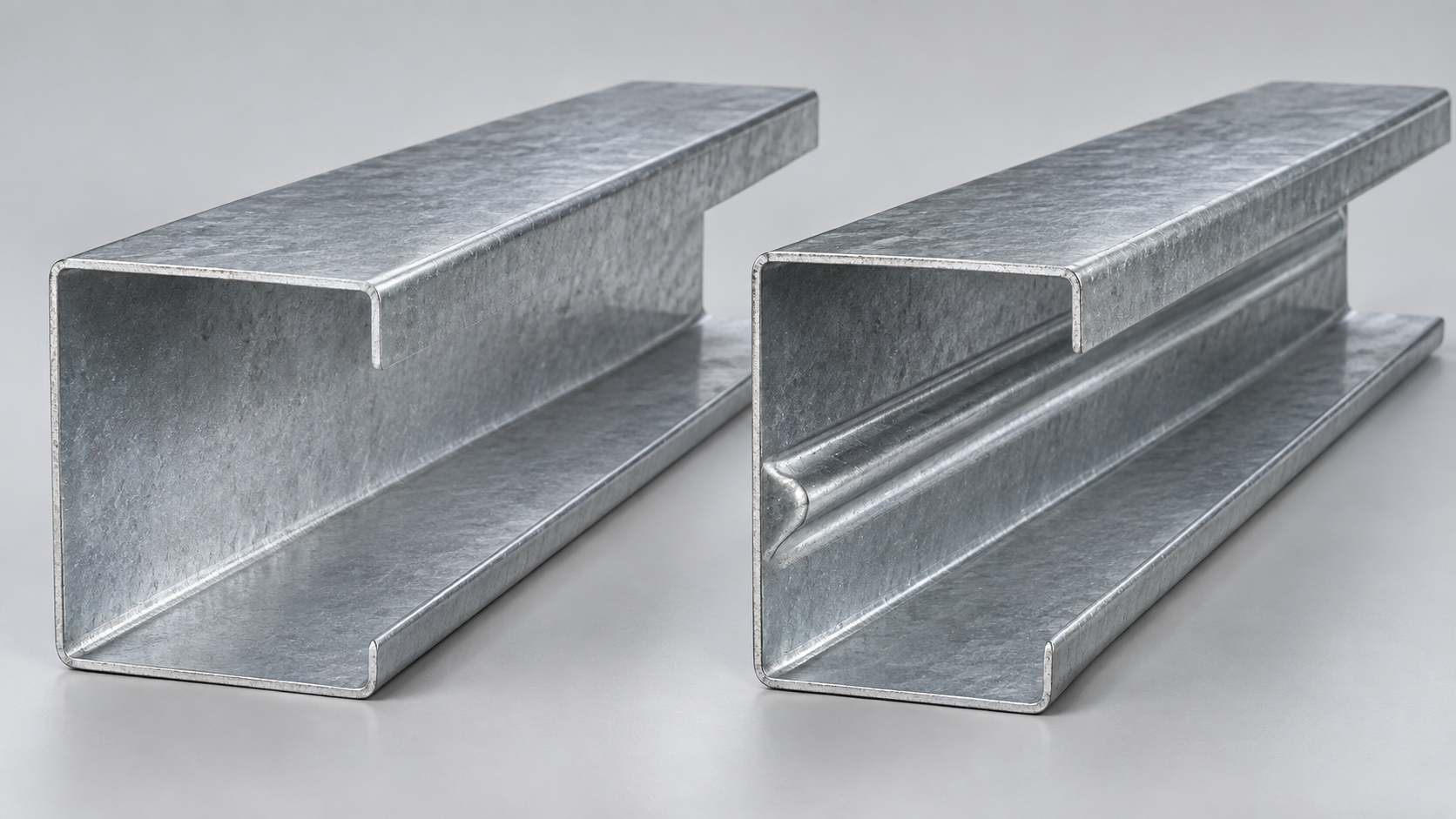

С-образный профиль с ребром жёсткости: чем отличается от обычного С-профиля
Содержание статьи ⌄
На первый взгляд различие между обычным С-образным профилем и вариантом с дополнительной отбортовкой кажется небольшим. Основная стенка и боковые полки остаются теми же, а по краям появляется ещё один короткий изгиб. Но с точки зрения поведения тонколистового металла такая деталь может заметно изменить жёсткость сечения.
Плоская металлическая полка способна изгибаться и немного скручиваться под нагрузкой. Если по её свободному краю сформировать дополнительный загиб, кромка становится пространственно более устойчивой. По похожему принципу усиливают широкие доборные элементы, края коробов и другие детали из тонколистовой стали.
В ассортименте фасадных элементов ЭЛСАН есть как обычные направляющие, так и различные профили для подсистем. Фасадные профили и подсистема ЭЛСАН
Что именно делает ребро жёсткости
Важно понимать, что небольшой загиб не превращает профиль в несущую балку и не увеличивает его возможности бесконечно. Его задача значительно более локальная: уменьшить склонность свободной кромки к деформации.
На длинных направляющих это может быть полезно, поскольку край полки меньше «играет» при перевозке, монтаже и закреплении соседних элементов. Сечение в целом также становится устойчивее к некоторым видам деформации.
Но эффект зависит от всей геометрии. Ширина основной стенки, размер боковых полок и расстояние между точками крепления остаются не менее важными параметрами.
Почему нельзя просто увеличить толщину
Самый очевидный способ сделать профиль жёстче — изготовить его из более толстой стали. Иногда именно это и требуется. Но увеличение толщины одновременно увеличивает массу и стоимость каждого погонного метра.
При больших объёмах фасада разница становится заметной. Поэтому инженеры работают не только толщиной, но и формой сечения.
Дополнительный изгиб может позволить получить требуемую устойчивость к локальной деформации без непропорционального роста массы. Однако конкретное решение должно соответствовать проекту, а не выбираться только по внешнему виду профиля.
Где проявляется слабость обычной полки
Проблемы чаще становятся заметны на длинных элементах. Во время перевозки несколько профилей могут лежать друг на друге, а при разгрузке их берут за края. Если свободная полка недостаточно устойчива, она получает небольшие локальные изгибы.
При монтаже ситуация повторяется. Саморез или заклёпка создаёт локальное усилие, а соседний участок полки остаётся свободным. Если монтажник чрезмерно затягивает крепёж, поверхность может деформироваться.
Отбортовка не отменяет требований к аккуратному обращению, но делает край более устойчивым.
Как выбрать между обычным и усиленным сечением
Решение зависит от расчётного узла. Если проектная система предусматривает обычный С-профиль и его характеристик достаточно, менять его только ради «запаса» необязательно.
Усиленное сечение становится интереснее при увеличенной длине элементов, более требовательной геометрии или там, где свободные края испытывают заметное воздействие. Но это должно подтверждаться конструктивной логикой.
Особенно важно не смешивать разные сечения хаотично на одной плоскости. Направляющие должны формировать единую геометрию, иначе облицовка будет опираться на неодинаковые элементы.
Почему важна точность изготовления
С-профиль используется как часть геометрически точной системы. Если одна полка имеет другой угол или размер, положение наружной облицовки может измениться.
На одном элементе отклонение кажется небольшим. На длинном фасаде оно превращается в различие по плоскости.
Поэтому профиль должен иметь повторяемое сечение по всей партии. Для крупных заказов этот параметр важнее декоративного внешнего вида отдельной направляющей, поскольку после монтажа она всё равно скрыта.
Вывод
Ребро жёсткости — не декоративный изгиб, а способ изменить поведение тонколистового профиля. Оно помогает стабилизировать свободные края и повысить пространственную устойчивость сечения.
При этом выбирать усиленный вариант нужно вместе с расчётной схемой фасада. Форма, толщина, шаг кронштейнов и тип облицовки должны работать как одна система.
