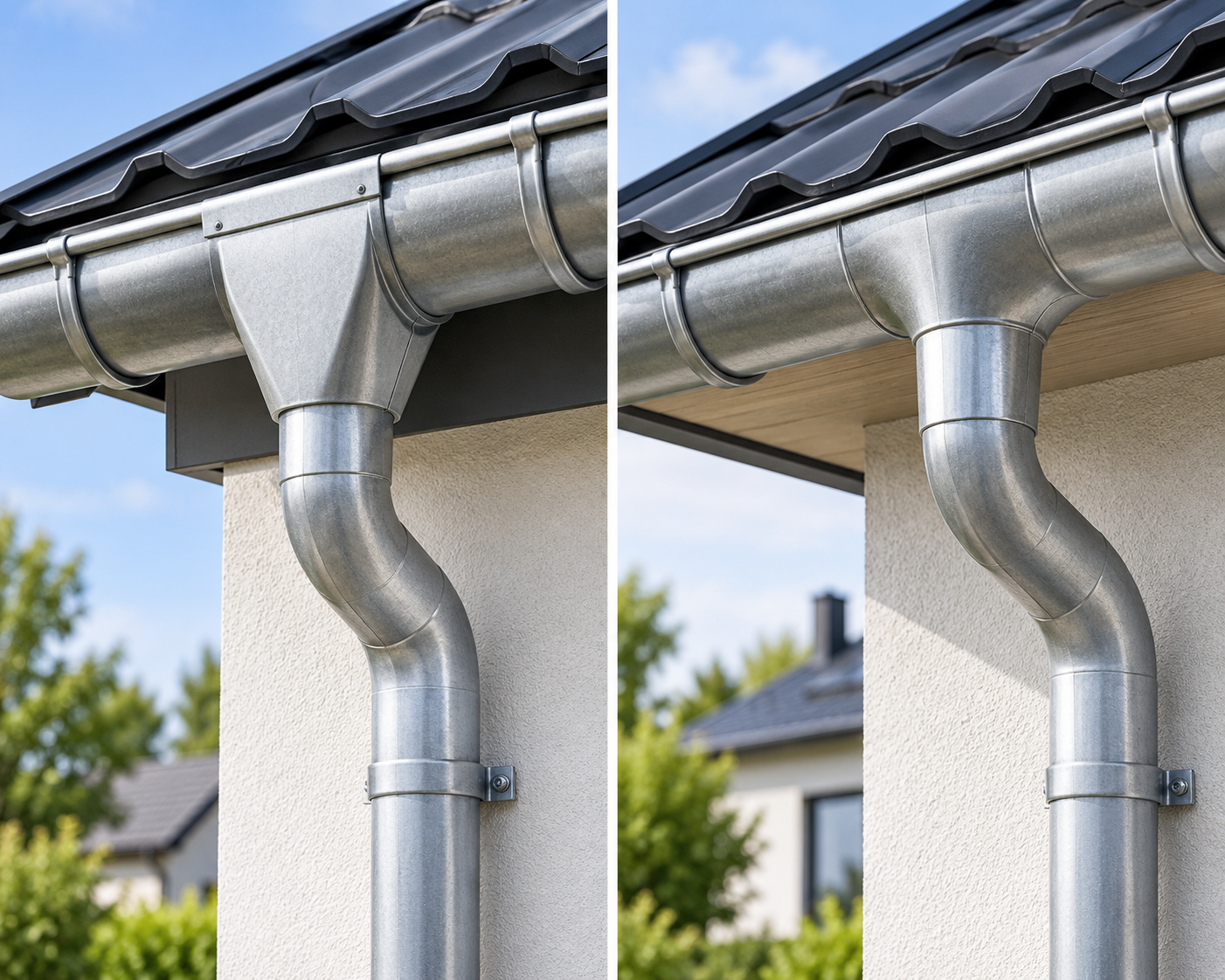

Воронка желоба: накладная или врезная — какую выбрать
Содержание статьи ⌄
Накладная и врезная воронка желоба: почему выбор влияет на весь водосток

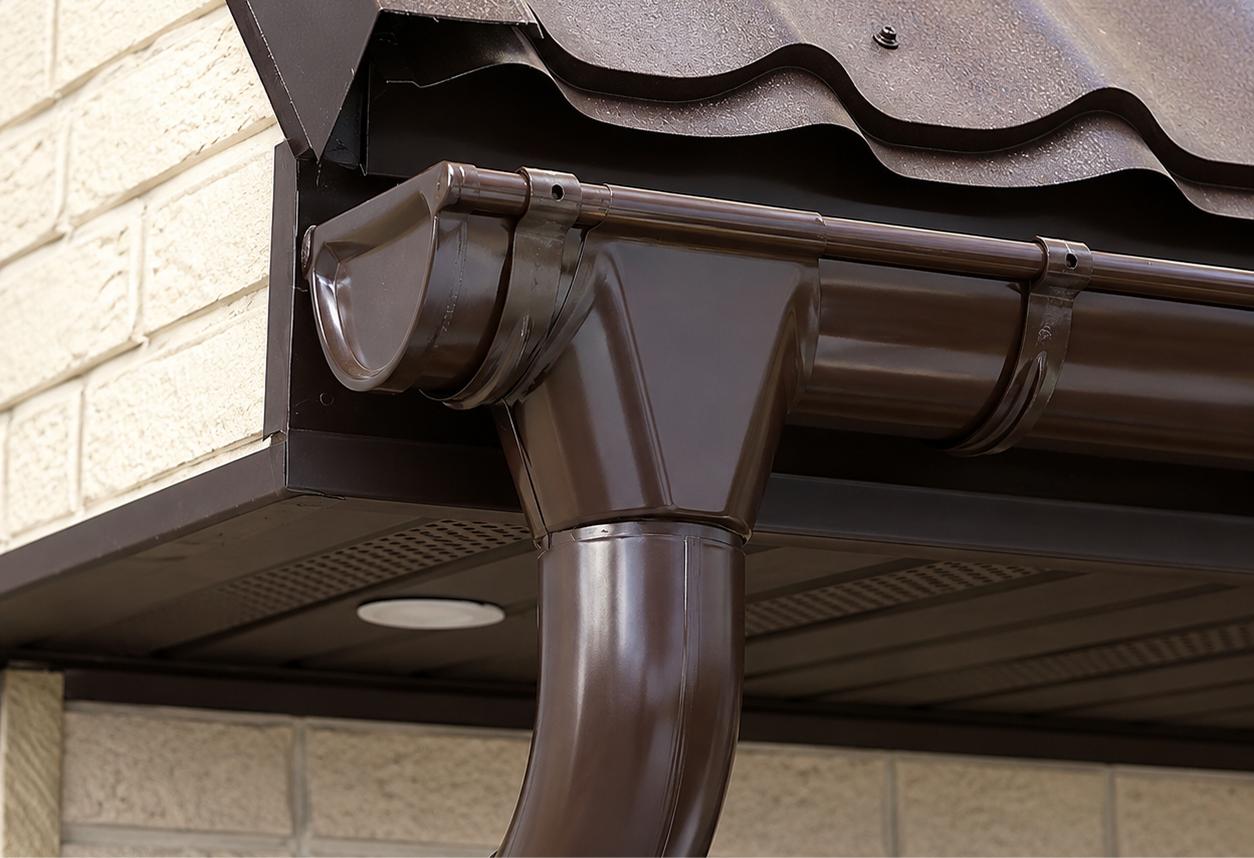

Водосточная воронка выглядит небольшим промежуточным элементом между желобом и вертикальной трубой. На практике именно через неё весь поток с горизонтального участка должен попасть в стояк, поэтому ошибка в этом месте способна ограничить производительность даже крупной системы.
Если выпуск имеет недостаточное проходное сечение, увеличение диаметра трубы ниже уже не исправляет ситуацию. Вода начинает скапливаться непосредственно у воронки и при сильном дожде переливается через край желоба.
В каталоге ЭЛСАН представлены выпускные воронки для желобов, в том числе накладные и врезные варианты. Водосточные системы и воронки ЭЛСАН
Что называют накладной воронкой
В общем случае накладная конструкция устанавливается на подготовленный участок желоба и охватывает его снаружи либо формирует внешний приёмный узел. Конкретная геометрия зависит от системы производителя.
Преимущество такого подхода в том, что соединение становится отдельным элементом, который можно заранее подобрать по диаметру желоба и трубы.
Однако нельзя устанавливать воронку произвольно. Место выпуска должно совпадать с направлением уклона желоба, а отверстие не должно чрезмерно ослаблять металл или иметь острые деформированные края.
Чем отличается врезной вариант
Врезная конструкция предполагает формирование выпуска непосредственно в подготовленном отверстии желоба. Она также должна плотно соответствовать его форме и размеру.
Главная задача остаётся той же — обеспечить свободный переход воды из горизонтального лотка в вертикальную часть.
При таком монтаже особенно важна аккуратность выреза. Если отверстие получилось неровным или меньше необходимого, реальное проходное сечение сокращается.
Почему нельзя просто сделать отверстие побольше
Кажется логичным увеличить проём, чтобы вода уходила быстрее. Но желоб является тонкостенной металлической деталью, и чрезмерное удаление материала может ослабить участок вокруг выпуска.
Кроме того, воронка рассчитана на определённую геометрию. Если край отверстия выходит за зону её перекрытия, появляется риск протечки.
Размер проёма должен соответствовать конструкции конкретного изделия, а не определяться на глаз.
Где располагать воронку
Воронку устанавливают в низкой точке участка желоба, куда направлен его уклон. Если водосток длинный, одна выпускная точка не всегда является оптимальным решением.
Иногда линию делят на два направления и используют две воронки. Это уменьшает путь воды и нагрузку на один стояк.
При сложной крыше дополнительно учитывают ендовы. Если концентрированный поток со скатов попадает в небольшой участок желоба, воронку может потребоваться расположить ближе именно к этой зоне.
Диаметр должен соответствовать всей системе
Воронка, желоб и труба работают вместе. Установка большого стояка не имеет смысла, если вода попадает в него через маленький выпуск.
Обратная ситуация тоже невыгодна: крупная воронка не увеличит пропускную способность слишком узкой трубы.
Поэтому правильнее сразу комплектовать водосток как систему одного расчётного размера.
Что проверить после монтажа
До окончательной сдачи водостока полезно проверить направление уклона и отсутствие застойных зон. Можно контролируемо подать воду в удалённую часть желоба и посмотреть, как она проходит выпуск.
Если вода задерживается перед воронкой, проблема может быть не в диаметре, а в локальном обратном уклоне или деформации желоба.
Также нужно убедиться, что воронка не создаёт выступа, на котором постоянно будет скапливаться мусор.
Вывод
Накладная и врезная воронки решают одну задачу, но отличаются способом формирования выпускного узла. Выбор должен соответствовать конкретному желобу и технологии монтажа.
Главное — обеспечить достаточное проходное сечение, правильный уклон и совместимость с вертикальной трубой.
